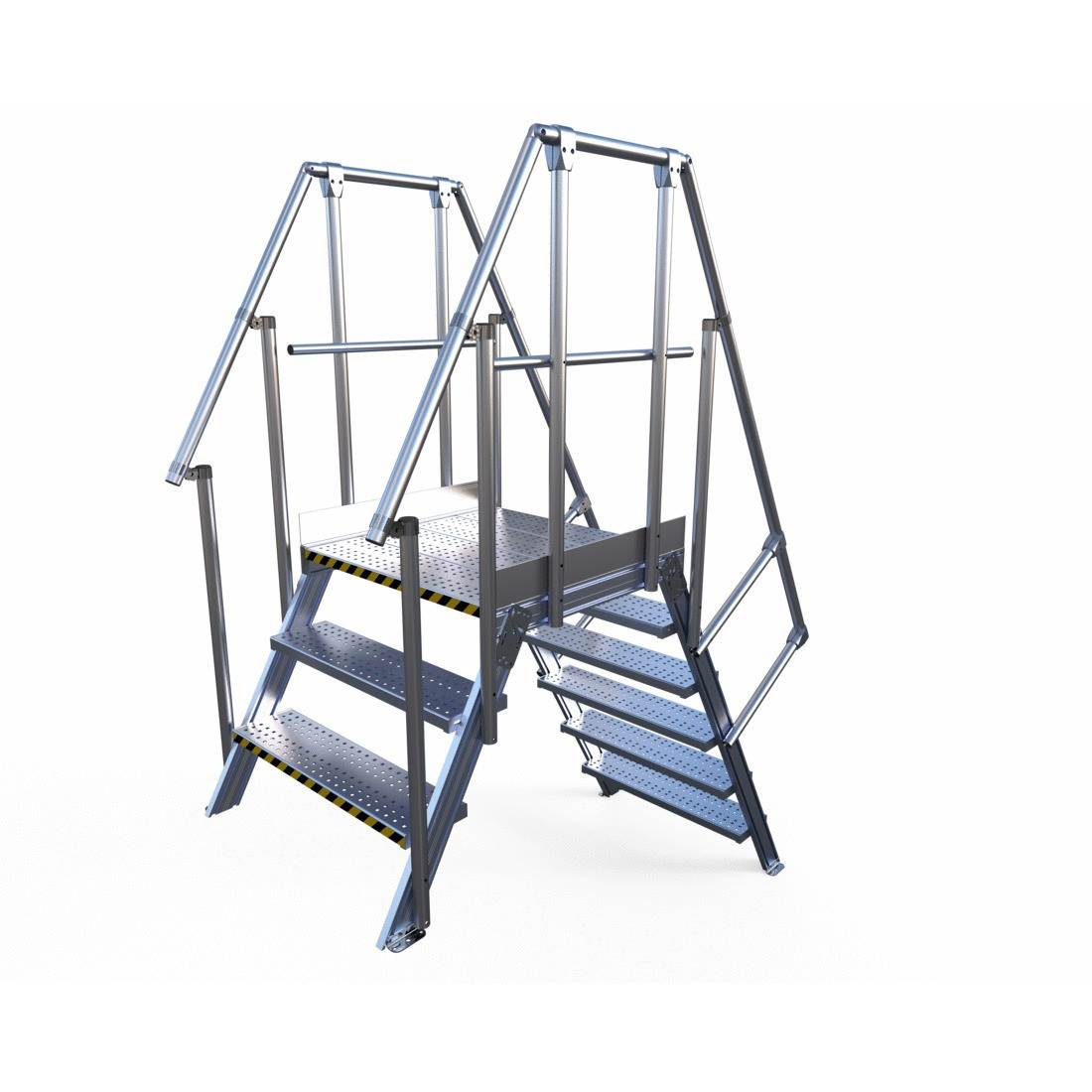

Passerelle de franchissement Leevel 60° Largeur 600 mm

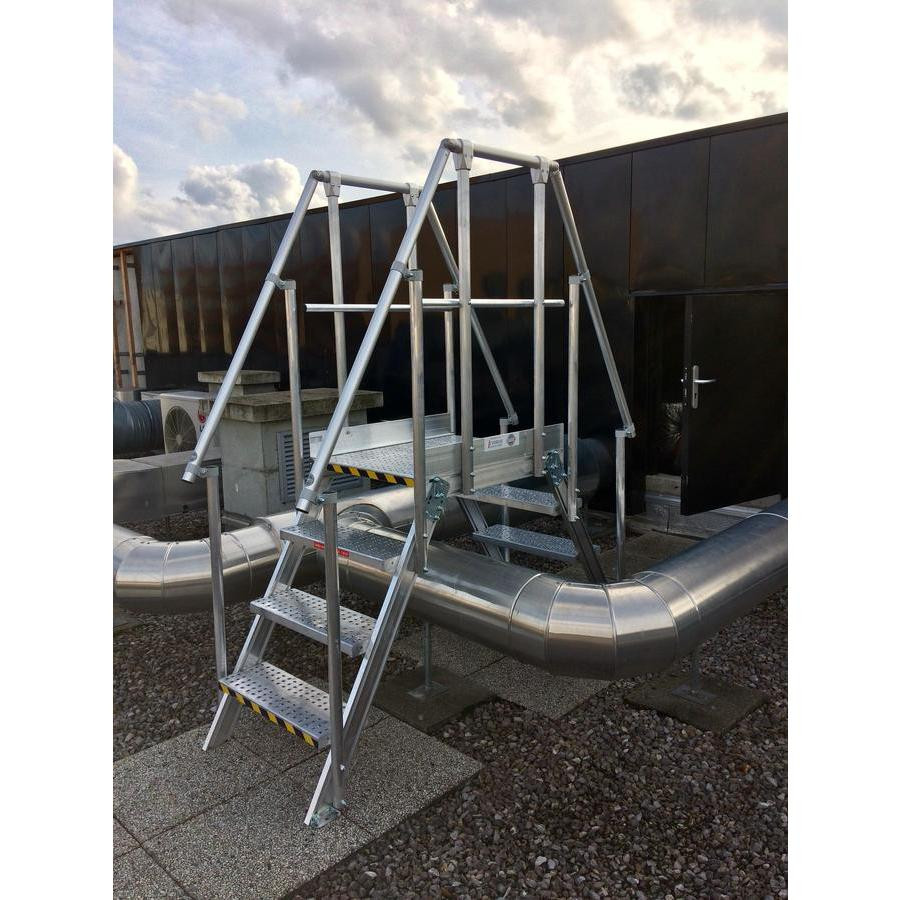

La passerelle de franchissement de toiture permet le passage en sécurité de tous les obstacles sur les terrasses techniques tels que les gaines, réseaux de tuyauterie, relevés d'étanchéité...
Avantages & points forts

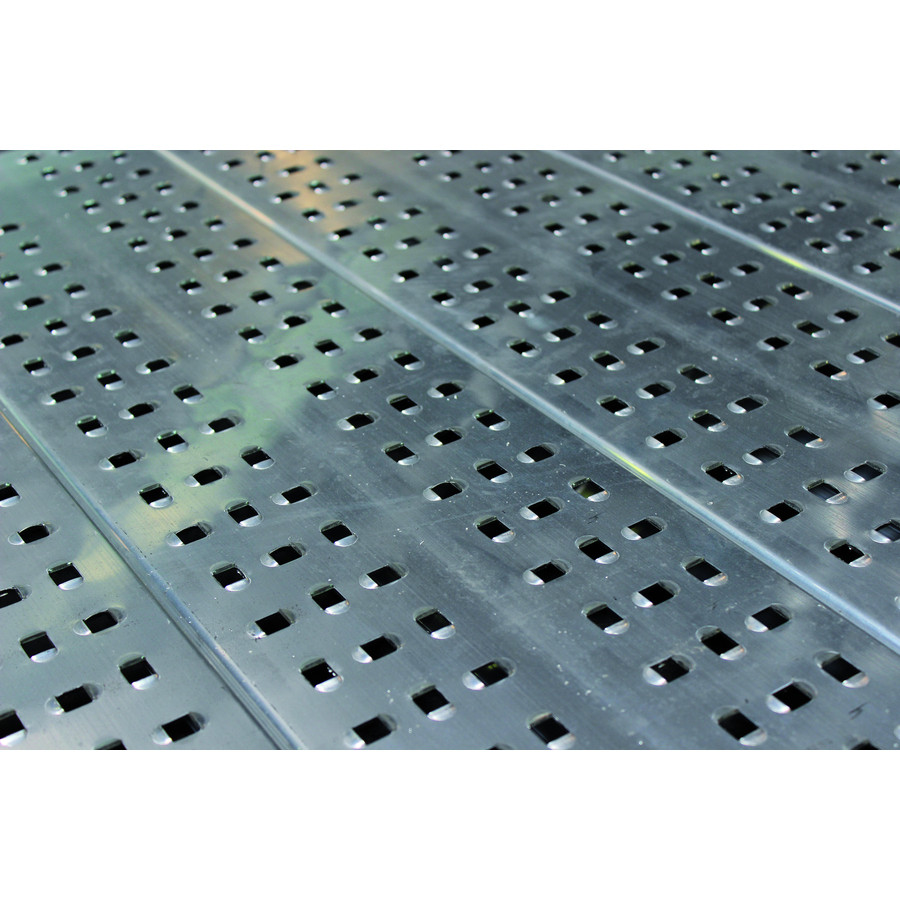

Platelage de la plate-forme en LEEVELGRIP, un revêtement exclusif anti-dérapant et drainant.
Caractéristiques techniques
Passerelle LEEVEL 60° Nombre de marches par Plan 2x2 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_2M |
Nombre de marches | 2x2 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 500 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x3 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_3M |
Nombre de marches | 2x3 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 750 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x4 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_4M |
Nombre de marches | 2x4 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 1000 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x5 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_5M |
Nombre de marches | 2x5 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 1250 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x6 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_6M |
Nombre de marches | 2x6 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 1500 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x7 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_7M |
Nombre de marches | 2x7 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 1750 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x8 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_8M |
Nombre de marches | 2x8 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 2000 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x9 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_9M |
Nombre de marches | 2x9 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 2250 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x10 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_10M |
Nombre de marches | 2x10 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 2500 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x11 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_11M |
Nombre de marches | 2x11 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 2750 MM |
Quantité : |
|
Passerelle LEEVEL 60° Nombre de marches par Plan 2x12 Largeur 600 mm Plate-forme 600 mm | |
---|---|
Référence : | A0015361_600_12M |
Nombre de marches | 2x12 |
Largeur | 600 MM |
Longueur | 600 MM |
Hauteur de plate-forme | 3000 MM |
Quantité : |
|
Utilisation
La passerelle de franchissement de toiture permet le passage en sécurité de tous les obstacles sur les terrasses techniques tels que les gaines, réseaux de tuyauterie, relevés d'étanchéité...
Livré monté en standard avec garde-corps (au besoin les garde-corps peuvent être démontés).
Livré en kit pré-monté, la manutention de la passerelle jusqu'à la toiture est facilitée.
Assemblage entièrement par visserie, l'équipement est rapide à monter.
Platelage de la plate-forme en LEEVELGRIP, un revêtement exclusif anti-dérapant et drainant (Platelage en aluminium strié ou caillebotis sur demande).
Descriptif technique
Inclinaison 60° pour une utilisation occasionnelle
En standard, marches et plate-forme en LEEVELGRIP haute résistance
Platelage en aluminium strié ou caillebotis sur demande
Longueurs de plate-forme disponibles : de 600 à 3 000 mm (au-delà nous consulter)
Fixation au sol en standard avec 4 cornières de fixation (diamètre de perçage 11 mm)
Largeurs disponibles : 600, 800, 1 000 mm
Pour connaître la largeur hors-tout de la plate-forme en question rajouter 141 mm
Sur inclinaison 60°, profondeur de marche 200 mm, hauteur entre marches 250 mm (en standard)

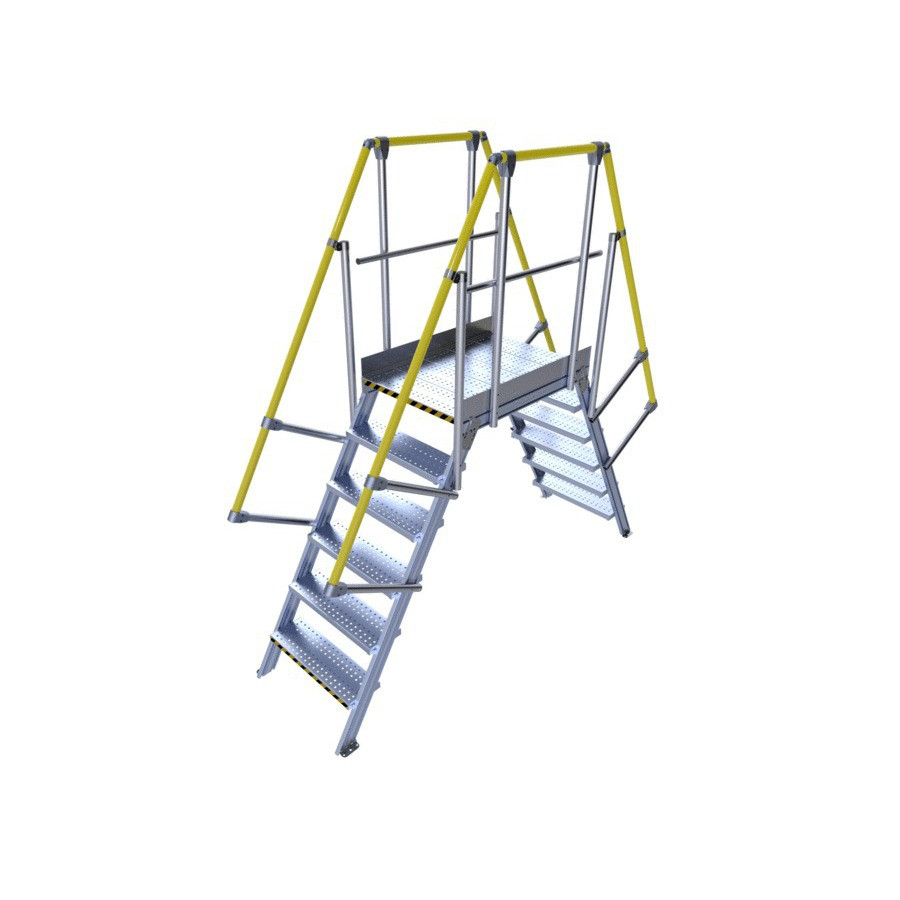

Main courante en aluminium anodisé (laquage jaune de sécurité en option)
Charge admissible sur plate-forme 200 kg/m²
Charge admissible par marche 150 kg
