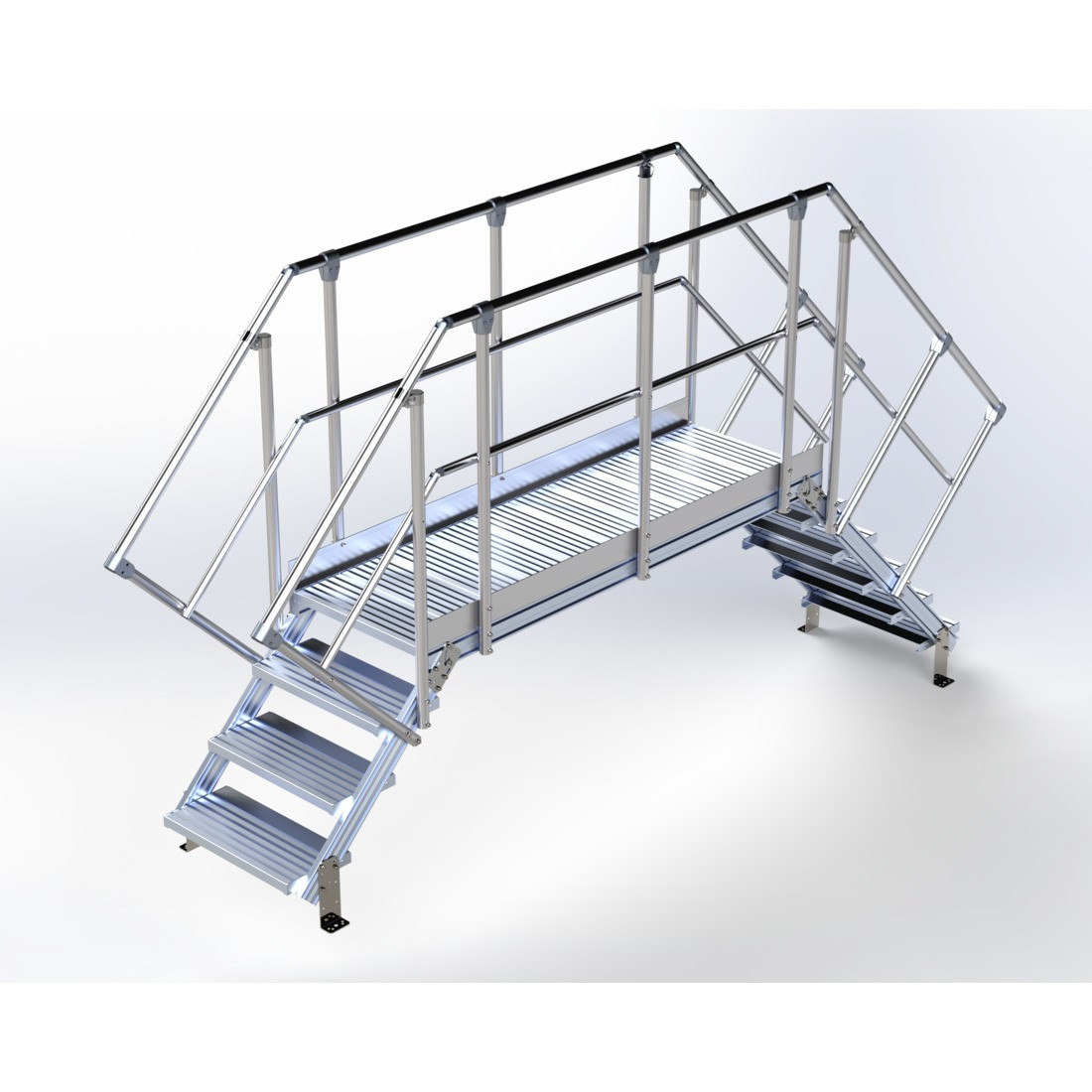

Passerelle de franchissement en kit PFK 45° Longueur 2000 mm
Passerelle de franchissement en kit  PFK 45° Longueur 2000 mm

Passerelle de franchissement en kit PFK 45° Longueur 2000 mm

Norme: NF E85-014/NF E85-015

Découvrez notre passerelle saut de loup en aluminium conçue pour le passage de gaines, de tuyauteries sur toiture et terrasses techniques. Livrée en kit pour une manutention facilitée sur chantier et adaptable à tous types d'environnements industriels. Ce modèle en 45°apporte un meilleur confort à l'utilisation que le modèle en 60°.

Sélectionnez votre référence
+
-
Passerelle de franchissement en kit PFK 45° Longueur 2000 mm

Avantages & points forts

La passerelle type saut de loup est nécessaire sur certaines zones de travail pour permettre le franchissement d’obstacles de faible hauteur et pour délimiter les itinéraires de cheminement autorisés. Grâce à notre passerelle, vous pouvez franchir des gaines, des tuyauteries, des murets ou encore des acrotères facilement, rapidement et en toute sécurité. Les marches et la passerelle sont conçues en aluminium strié, fortement antidérapant pour plus de sécurité.

Celle-ci est également disponible en plusieurs versions possibles, de 1 à 7 marches suivant vos besoins. En plus de ce modèle de passerelle avec une longueur de plateforme de 2000 mm, vous pouvez également retrouver une passerelle type saut de loup en kit de 800 mm et de 1400 mm de longueur. Vous pouvez donc opter pour un modèle personnalisable suivant votre zone d’accès. Une dernière option vous permet de choisir une passerelle autoportante avec fixation sur plots en résine. Les cornières de fixation sont aussi réglables en hauteur.

En plus d’avoir le choix entre différents modèles adaptables, vous n’aurez aucun mal à installer cette passerelle type saut de loup. Elle peut être montée sur vos chantiers en seulement 1h30 ! En cas de pièce défaillante, vous pouvez également la remplacer facilement.

Caractéristiques techniques

Référence characteristic.NOMBRE_DE_MARCHES_PLAN_A characteristic.NOMBRE_DE_MARCHES_PLAN_B characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B Poids Poids avec lest Quantité Devis
Ref. PFK452011
Code A0015085
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_1 marche plan B
1 1 314-284 314-284 42,00 KG 84,00 kg
+
-
Ref. PFK452012
Code A0015086
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_2 marches plan B
1 2 314-284 514-484 54,00 KG 96,00 kg
+
-
Ref. PFK452013
Code A0015087
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_3 marches plan B
1 3 314-284 714-684 57,00 KG 99,00 kg
+
-
Ref. PFK452014
Code A0015088
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_4 marches plan B
1 4 314-284 914-884 60,00 KG 102,00 kg
+
-
Ref. PFK452015
Code A0015089
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_5 marches plan B
1 5 314-284 1114-1084 65,00 KG 107,00 kg
+
-
Ref. PFK452016
Code A0015090
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_6 marches plan B
1 6 314-284 1314-1284 69,00 KG 111,00 kg
+
-
Ref. PFK452017
Code A0015091
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_7 marches plan B
1 7 314-284 1514-1484 72,00 KG 114,00 kg
+
-
Ref. PFK452022
Code A0015092
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_2 marches plan B
2 2 514-484 514-484 66,00 KG 108,00 kg
+
-
Ref. PFK452023
Code A0015093
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_3 marches plan B
2 3 514-484 714-684 69,00 KG 111,00 kg
+
-
Ref. PFK452024
Code A0015094
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_4 marches plan B
2 4 514-484 914-884 72,00 KG 114,00 kg
+
-
Ref. PFK452025
Code A0015095
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_5 marches plan B
2 5 514-484 1114-1084 77,00 KG 119,00 kg
+
-
Ref. PFK452026
Code A0015096
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_6 marches plan B
2 6 514-484 1314-1284 81,00 KG 123,00 kg
+
-
Ref. PFK452027
Code A0015097
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_7 marches plan B
2 7 514-484 1514-1484 84,00 KG 126,00 kg
+
-
Ref. PFK452033
Code A0015098
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_3 marches plan B
3 3 714-684 714-684 72,00 KG 114,00 kg
+
-
Ref. PFK452034
Code A0015099
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_ 4 marches plan B
3 4 714-684 914-884 75,00 KG 117,00 kg
+
-
Ref. PFK452035
Code A0015100
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_5 marches plan B
3 5 714-684 1114-1084 80,00 KG 122,00 kg
+
-
Ref. PFK452036
Code A0015101
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_6 marches plan B
3 6 714-684 1314-1284 84,00 KG 126,00 kg
+
-
Ref. PFK452037
Code A0015102
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_7 marches plan B
3 7 714-684 1514-1484 87,00 KG 129,00 kg
+
-
Ref. PFK452044
Code A0015103
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_4 marches plan B
4 4 914-884 914-884 78,00 KG 120,00 kg
+
-
Ref. PFK452045
Code A0015104
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_5 marches plan B
4 5 914-884 1114-1084 83,00 KG 125,00 kg
+
-
Ref. PFK452046
Code A0015105
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_6 marches plan B
4 6 914-884 1314-1284 87,00 KG 129,00 kg
+
-
Ref. PFK452047
Code A0015106
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_7 marches plan B
4 7 914-884 1514-1484 90,00 KG 132,00 kg
+
-
Ref. PFK452055
Code A0015107
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_5 marches plan B
5 5 1114-1084 1114-1084 88,00 KG 130,00 kg
+
-
Ref. PFK452056
Code A0015108
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_6 marches plan B
5 6 1114-1084 1314-1284 92,00 KG 134,00 kg
+
-
Ref. PFK452057
Code A0015109
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_7 marches plan B
5 7 1114-1084 1514-1484 95,00 KG 137,00 kg
+
-
Ref. PFK452066
Code A0015110
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_6 marches plan B
6 6 1314-1284 1314-1284 96,00 KG 138,00 kg
+
-
Ref. PFK452067
Code A0015111
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_7 marches plan B
6 7 1314-1284 1514-1484 99,00 KG 141,00 kg
+
-
Ref. PFK452077
Code A0015112
Passerelle franchissement kit 45° PF 2000_ 7 marches plan A_7 marches plan B
7 7 1314-1284 1514-1484 102,00 KG 144,00 kg
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_1 marche plan B
Référence : PFK452011
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 1
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 314-284
Poids 42,00 KG
Poids avec lest 84,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_2 marches plan B
Référence : PFK452012
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 514-484
Poids 54,00 KG
Poids avec lest 96,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_3 marches plan B
Référence : PFK452013
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Poids 57,00 KG
Poids avec lest 99,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_4 marches plan B
Référence : PFK452014
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Poids 60,00 KG
Poids avec lest 102,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_5 marches plan B
Référence : PFK452015
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Poids 65,00 KG
Poids avec lest 107,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_6 marches plan B
Référence : PFK452016
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 69,00 KG
Poids avec lest 111,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_7 marches plan B
Référence : PFK452017
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 314-284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_2 marches plan B
Référence : PFK452022
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 514-484
Poids 66,00 KG
Poids avec lest 108,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_3 marches plan B
Référence : PFK452023
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Poids 69,00 KG
Poids avec lest 111,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_4 marches plan B
Référence : PFK452024
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_5 marches plan B
Référence : PFK452025
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Poids 77,00 KG
Poids avec lest 119,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_6 marches plan B
Référence : PFK452026
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 81,00 KG
Poids avec lest 123,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_7 marches plan B
Référence : PFK452027
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 514-484
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 84,00 KG
Poids avec lest 126,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_3 marches plan B
Référence : PFK452033
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 714-684
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_ 4 marches plan B
Référence : PFK452034
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Poids 75,00 KG
Poids avec lest 117,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_5 marches plan B
Référence : PFK452035
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Poids 80,00 KG
Poids avec lest 122,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_6 marches plan B
Référence : PFK452036
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 84,00 KG
Poids avec lest 126,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_7 marches plan B
Référence : PFK452037
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 714-684
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 87,00 KG
Poids avec lest 129,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_4 marches plan B
Référence : PFK452044
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 914-884
Poids 78,00 KG
Poids avec lest 120,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_5 marches plan B
Référence : PFK452045
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Poids 83,00 KG
Poids avec lest 125,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_6 marches plan B
Référence : PFK452046
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 87,00 KG
Poids avec lest 129,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_7 marches plan B
Référence : PFK452047
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 914-884
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 90,00 KG
Poids avec lest 132,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_5 marches plan B
Référence : PFK452055
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1114-1084
Poids 88,00 KG
Poids avec lest 130,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_6 marches plan B
Référence : PFK452056
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 92,00 KG
Poids avec lest 134,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_7 marches plan B
Référence : PFK452057
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1114-1084
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 95,00 KG
Poids avec lest 137,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_6 marches plan B
Référence : PFK452066
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1314-1284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1314-1284
Poids 96,00 KG
Poids avec lest 138,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_7 marches plan B
Référence : PFK452067
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1314-1284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 99,00 KG
Poids avec lest 141,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 2000_ 7 marches plan A_7 marches plan B
Référence : PFK452077
characteristic.NOMBRE_DE_MARCHES_PLAN_A 7
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1314-1284
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1514-1484
Poids 102,00 KG
Poids avec lest 144,00 kg
Quantité :
+
-

Utilisation

Cette passerelle saut de loup est conçue pour tous les passages d'acrotère, joint de dilatation de toiture ou encore passages de terrasse. Livrée en 4 modules à assembler (plans de montée, passerelle, garde-corps et rampes) avec sa notice de montage, notre équipement est très simple à monter. Vous aurez seulement besoin d'une clé Allen, d'une auto-foreuse, d'une visseuse, d'une clé à pipe et d'un serre-joint. Une fois montée, vous pourrez positionner votre passerelle saut de loup où vous le souhaitez sur votre chantier ou votre bâtiment, en intérieur comme en extérieur. Une fois commandée, votre passerelle part de l'usine en 72 h.

Descriptif technique

Hauteur de marches : 200 mm


Longueur de plate-forme : 2000 mm


Longueur sous plate-forme : 1700 mm


Largeur de passage : 600 mm


Inclinaison des plans de montée : 45°


Revêtement : aluminium strié


Cornières de fixation réglables en hauteur


En option fixation sur plots en résine pour préserver le complexe d'étanchéité (NB : pour cette option, une attention particulière doit être faite au regard de l'exposition au vent)
